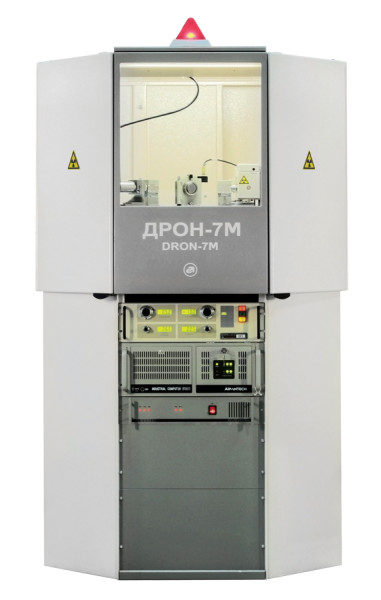

Многофункциональный рентгеновский дифрактометр ДРОН-7М

Рентгеновский дифрактометр ДРОН-7М способен решать широкий круг задач порошковой дифрактометрии. Независимое управление 2θ и θ поворотами позволяет применять аппарат к исследованию монокристаллов.

Модификация ДРОН-7М полностью освобождена от радиационного контроля.

Дифрактометр рентгеновский ДРОН-7М предназначен для измерения интенсивности и углов дифракции рентгеновского излучения, рассеянного на кристаллическом объекте, для решения задач рентгенодифракционного и рентгеноструктурного анализа материалов.

Дифрактометр представляет собой стационарный прибор. Конструктивно он выполнен в виде приборного каркаса, в котором на направляющих располагаются высоковольтный источник питания рентгеновской трубки, блок управления и сбора данных, блок управления приводом. На приборном каркасе в специальной защите от прямого и отраженного рентгеновского излучения трубки располагается стойка дифрактометрическая, включающая в себя горизонтальный двукружный гониометр, рентгеновскую трубку в защитном кожухе с программно-управляемой электромагнитной заслонкой, блок детектирования и коллимационную систему с щелевыми устройствами. В конструкции дифрактометра предусмотрена блокировка дверей защиты для предотвращения несанкционированного доступа в рабочую зону дифрактометра. Двери защитного кабинета снабжены электромеханическими замками, которые управляются устройством их блокировки. Открытие заслонки кожуха рентгеновской трубки возможно только при закрытых дверях. Открыть двери возможно только после закрытия заслонки.
